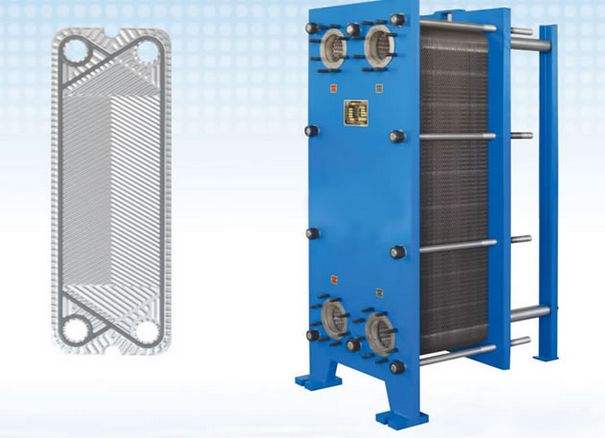

板式換熱器的15個優勢

1、傳熱系數高

板式換熱器具有較高的傳熱系數，一般約為管殼式換熱器的3~5倍。主要原因是流體在管殼式換熱器的殼程中流動時存在著折流板—殼體，折流板—換熱管，管束—殼體之間的旁路，通過這些旁路的流體，沒有充分參與換熱。而板式換熱器，不存在旁路，而且板片的波紋能使流體在較小的流速下產生湍流，湍流效果明顯（雷諾數約為150時即為湍流），故能獲得較高的傳熱系數。

2、對數平均溫差大

板式換熱器兩種流體可實現純逆流，一般為順流或逆流方式。但在管殼式換熱器中，兩種流體分別在殼程和管程內流動。總體上是錯流的流動方式。降低了對數平均溫差。板式換熱器能實現溫度交叉，末端溫差能達到1℃；管殼式換熱器不能實現溫度交叉（即二次側出口溫度不能高于一次側的出口溫度）末端溫差只能達到5℃ 。

3、耐溫承壓能力強

設計工作壓力可達8MPa，設計工作溫度達1000℃。

4 、大型化 單板面積達18m2，單臺達10000m2。

5 、小型化 單板面積比A4還小。

6、 占地面積小

從⑶分析可知，由于板式換熱器NTU 大，故在換熱量相同時，所需的換熱器的尺寸也小。除此之外，板式換熱器的結構緊湊，單位體積內的換熱面積為管殼式換熱器的2~5倍，也不需管殼式換熱器要預留抽出管束的檢修場地，故板式換熱器的占地面積是管殼式換熱器的1/5~1/10。（煤化工聯盟）

7、重量輕

板式換熱器的板片厚度僅為 0.6~0.8mm,管殼式換熱器的傳熱管厚度為2.0~2.5mm;管殼式換熱器的殼體比板式換熱器的框架重量重得多；故在換熱量相同時，板式換熱器所需的換熱面積比管殼式換熱器小，其重量約為管殼式的1/5。

8、污垢系數低

垢系數約為管殼式換熱器的1/10。其原因是板間流體的劇烈湍動，雜質不易沉積；板間流道死區少；不銹鋼換熱面光滑，附著物少；清洗容易等。

9 、能實現多種介質換熱

若要進行兩種以上介質換熱時，則可在板式換熱器中設置中間隔板。中間隔板的結構，視換熱介質的數目，中間隔板可設置一個，也可設置多個。管殼式換熱器無法實現多種介質換熱。

10 、清洗方便

把板式換熱 器的壓緊螺柱卸掉后，即可松開板束，卸下板片，進行機械清洗。

11、通過改變換熱面積或多流程組合適應新換熱工況的要求。

12 、工作壓力達8MPa

可拆式板式換熱器是靠墊片密封的，密封周邊長，而且角孔的兩道密封處的支撐情況較差，墊片得不到足夠的壓緊力，所以最高工作壓力僅為2.5MPa。釬焊式、全焊板式換熱器改變了可拆式板式換熱器的密封形式，板殼式換熱器改變了兩種流體的進（出）口形式，提高了板式換熱器的工作壓力。目前釬焊式、全焊板式換熱器承受的工作壓力達3.5~4MPa，板殼式可達8MPa。在可拆式換熱器中，通過在常規波紋板片上加筋形成波紋管狀通道，除能強化傳熱之外，還增加了板式換熱器的承壓能力。

13、工作溫度達1000℃

可拆式板式換熱器的工作溫度決定于密封墊片能承受的溫度，用橡膠類彈性墊片時，最高工作溫度低于200℃。釬焊式、全焊式和板殼式密封不采用墊片形式，其工作溫度與工藝有關，目前為-200~1000℃。

14 、當量直徑大

寬—寬通道，寬—窄通道等大通道板式換熱器的當量直徑de達28mm，（北京京海換熱生產的KBB，KNB型板式換熱器屬這種型式），有一側或兩側可適用于含纖維、顆粒或高粘度介質的換熱。

15、適用流體的范圍更廣泛

可拆式板式換熱器受密封材料的限制，不適合某些流體。釬焊式、全焊式和板殼式不使用密封墊片，故可在高真空條件下使用，適用流體的范圍也擴大了。
